Pour prendre les mesures, il faut avoir déterminé au préalable le type d’escalier que vous souhaitez, car la prise de mesure ne sera pas la même d’un modèle à l’autre.
Les mesures importantes nécessaires à la réalisation de votre futur escalier sont :
- Les dimensions de la trémie,
- La hauteur à monter sol à sol fini
- Les dimensions d’encombrement maximum au sol.
L’utilisation d’un télémètre laser permet une meilleure précision des relevés de cotes en solo.

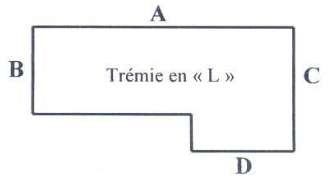

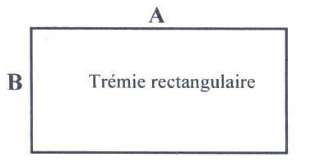

1 -Dimensions de la trémie
 |
 |
| Cote A = | Cote B = | Cote C = | Cote D = | ||||
Brut  |
Fini |
Brut |
Fini |
Brut |
Fini |
Brut |
Fini |
Préciser s’il s’agit de dimensions brutes ou finies

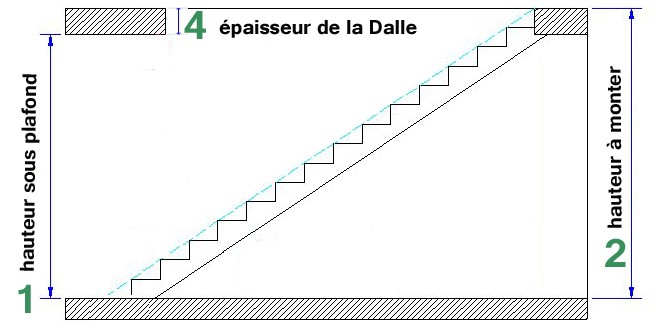

2 La hauteur à monter
| Hauteur à monter, mesure 2 = | Hauteur sous plafond, mesure 1 = | Epaisseur de la dalle, mesure 4 = | |||
| Brut |
Fini |
Brut |
Fini |
Brut |
Fini |
Préciser le sens de la montée
| Sens de montée à gauche |
Sens de montée à droite |
 |
 |
3 L’encombrement au sol
L’encombrement maximum disponible est la surface totale que l’escalier va pouvoir occuper à l’étage inférieur. Il doit tenir compte du confort de circulation autour de l’escalier et permettre une bonne utilisation des éléments environnants comme les portes, les fenêtres, les radiateurs, les poutres et les prises de courant (prendre les mesures portes & fenêtres ouvertes).
Le reculement de l’escalier est la mesure qui permet de calculer l’encombrement de l’escalier.

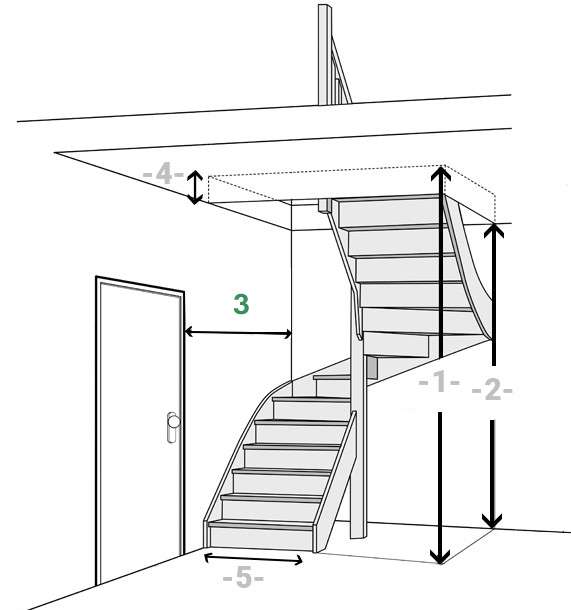

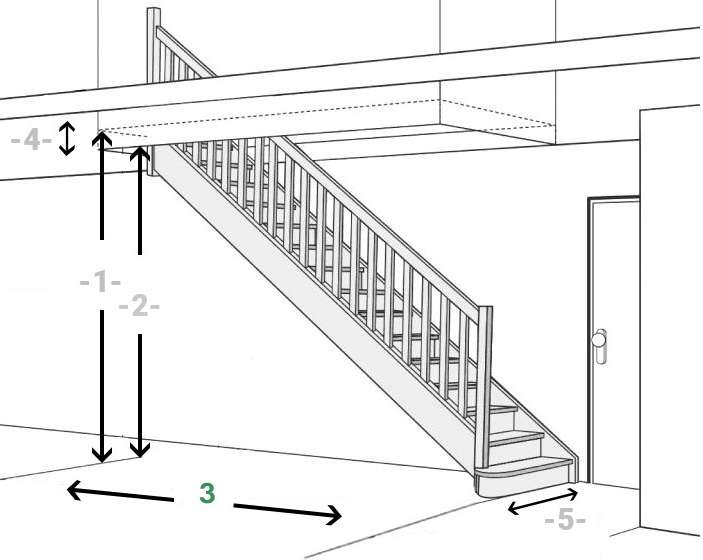

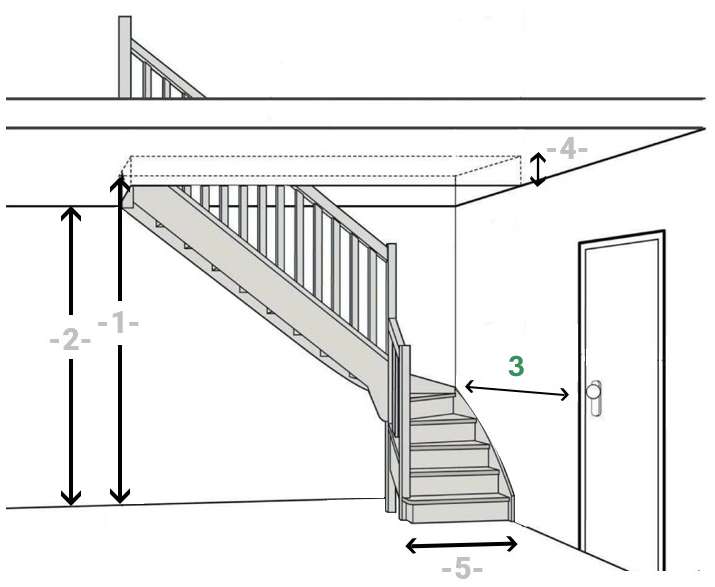

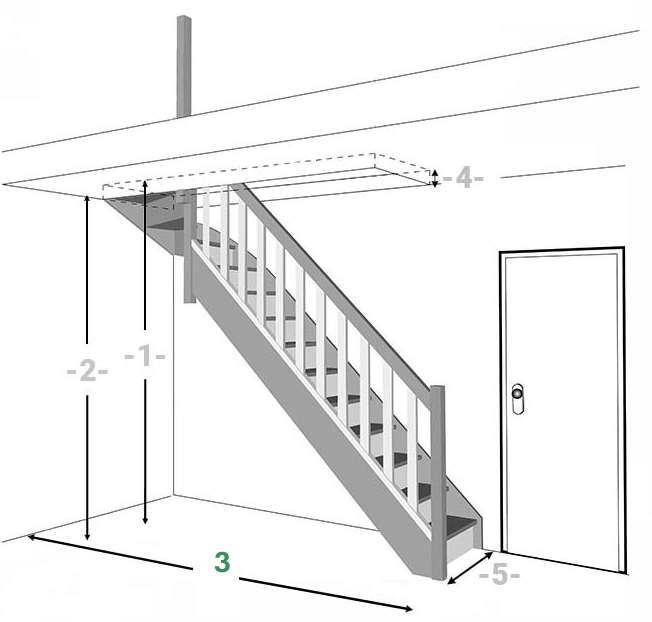

| Reculement escalier droit | Reculement escalier 1/4 tournant bas ou milieu | Reculement escalier 1/4 tournant haut | Reculement escalier 1/2 tournant – 2/4 tournant |
| Mesure 3 = | Mesure 3 = | Mesure 3 = | Mesure 3 = |
 |
 |
 |
 |
********************************************
Voir tous nos escaliers
Attention !! à vos prises de côtes, nous n’effectuons pas de prises de mesures sur chantier. Une erreur de prise de côtes de votre part n’engage en aucun cas notre responsabilité mais peut vous poser de gros problèmes de pose et de fonctionnement.
*********************************
