Quand les toitures jouent l’ouverture et l’éclairage
Bien choisir sa solution Velux
1 -Déterminer la taille de la fenêtre |
Fenêtre à rotation finition bois (réf. GGL), ou finition blanche (réf. GGU) – Fenêtre à projection finition bois (réf. GPL), ou finition blanche (réf. GPU)
| En cm | Larg. | Larg. | Larg. | Larg. |
| Ht. | 55 | 78 | 114 | 134 |
| 70 | CK01 GGL |
|||
| 78 | CK02 GGL / GGU |
|||
| 98 | CK04 GGL / GGU / GPL / GPU |
MK04 GGL / GGU / GPL / GPU |
UK04 GGL / GGU / GPL / GPU |
|
| 118 | MK06 GGL / GGU / GPL / GPU |
SK06 GGL / GGU / GPL / GPU |
||
| 140 | MK08 GGL / GGU / GPL / GPU |
SK08 GGL / GGU / GPL / GPU |
UK08 GGL / GGU / GPL / GPU |
En fonction de la surface des pièces, un certain nombre de règles sont à respecter. Mieux vaut donc installer deux petites fenêtres qu’une grande. La lumière et la ventilation seront de bien meilleure qualité. Une règle toute simple permet de savoir quelle surface de vitrage est nécessaire dans une pièce : il suffit de diviser par 6 la surface totale de la pièce pour obtenir la surface de vitrage (cette indication n’a pas valeur obligatoire). Ainsi, une pièce de 15 m² sera parfaitement éclairée grâce à 2,5 m² de surface de vitre, soit trois fenêtres de toit de type 118 x 114.
2 – Choisir le bon modèle de fenêtre |

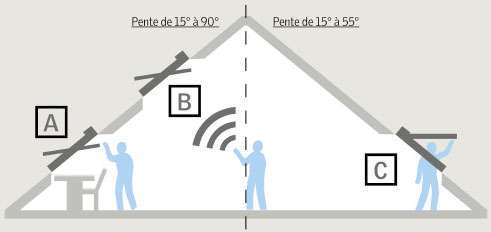

Le choix d’ouverture de son Velux doit se faire en fonction de la pente de votre toit et de l’agencement de la pièce.
-
- Si la pente de votre toit est forte ou comprise entre 15° jusqu’à 90° : il est recommandé de choisir un Velux à rotation.
- Si la pente de votre toit est faible ou comprise entre 15° et 55° : il est recommandé de choisir un Velux à projection.
- Si votre pente de toit est comprise entre 15° et 55° : c’est l’idéal car vous avez le choix entre un Velux à rotation ou à projection. À vous de choisir celui qui correspond le plus à vos attentes.
Fenêtre à rotation GGL/GGU
|
Si le bas du Vélux est inaccessible (généralement à plus 1.60 m) l’ouverture à rotation est la seule adaptée. Les Vélux à rotation existent en version manuelle, ainsi qu’en version INTEGRA électrique et solaire.
La fenêtre à rotation existe en finition bois (réf. GGL), ou finition blanche (réf. GGU)

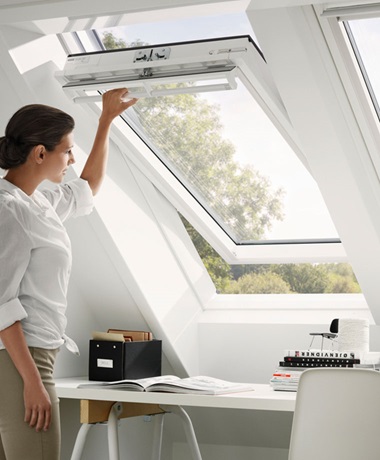

Fenêtre à rotation manuelle
Pour les pentes de toit comprises entre 15° et 90°.
La fenêtre à rotation est la fenêtre de toit universelle grâce sa barre de manoeuvre en partie haute qui permet une ouverture en toute sécurité pour un encombrement minimal.
La fenêtre à rotation s’ouvre de façon intuitive et sécurisée grâce à la barre de manœuvre située en partie haute. Cette configuration permet de placer du mobilier sous la fenêtre sans être gêné pour l’ouvrir et permet par conséquent une grande liberté dans l’agencement de la pièce.
La poignée supérieure permet un placement de la fenêtre à une hauteur plus basse qu’une fenêtre à projection, pour bénéficier d’une vue sur l’extérieur en position assise ou debout. Idéal pour les bureaux et chambres.
Un clapet de ventilation situé au niveau de la barre de manœuvre assure l’aération de la fenêtre, fenêtre fermée, et sans risque d’infiltration.

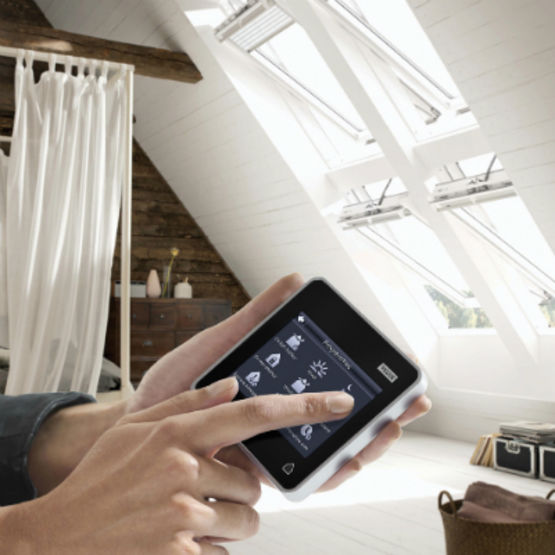

Fenêtre à rotation motorisée INTEGRA
Pour les pentes de toit comprises entre 15° à 55°

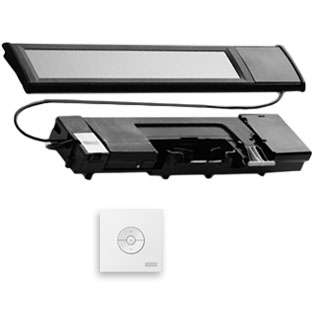

Velux Intégra : fenêtre motorisée pour plus de confort au quotidien. L’ouverture des fenêtres stores et volets, se fait grâce à une commande à écran tactile. Disponible en version électrique ou solaire.
Dotée de nouvelles fonctions “intelligentes”, la fenêtre VELUX INTEGRA prend soin de la qualité de l’air intérieur par un système ventilation automatique (Un capteur intelligent mesure en continu le climat intérieur (CO2, température, humidité). Cette fonctionnalité permet l’ouverture automatique de vos fenêtres, de ventiler vos pièces, et de réguler la chaleur en été, mais aussi de simuler votre présence, tout ceci grâce à des programmes pré-enregistrés. Et pour plus de sérénité, vos fenêtres se referment automatiquement en cas d’averse.et 90°. Documentation Velux Intégra
Les fenêtre Velux Intégra peuvent être associées à un kit VELUX ACTIVE with NETATMO pour télécommander stores fenêtres et volets depuis votre smartphone.

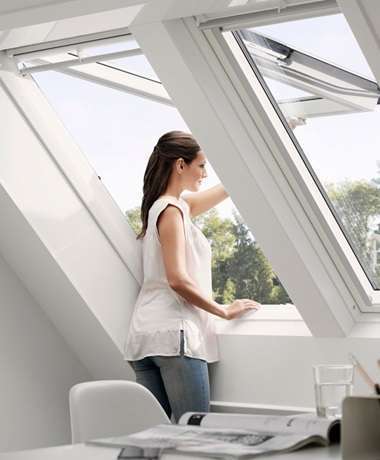

Fenêtre à projection GPL/GPU |
Si le vitrage de vos fenêtres est à hauteur de vos yeux. les fenêtres à projection sont fortement conseillées sauf si vous avez un meuble devant.
La fenêtre à projection permet de profiter d’une vue dégagée sur l’extérieur grâce à son système de double ouverture (barre de manoeuvre en partie haute et poignée en partie basse).
La fenêtre à projection existe en finition bois (réf. GPL), ou finition blanche (réf. GPU).
Pour les pentes de toit comprises entre 15° et 55°. Possibilité d’installation sur des pentes entre 55° et 75° avec ressorts spéciaux à commander séparément.
.

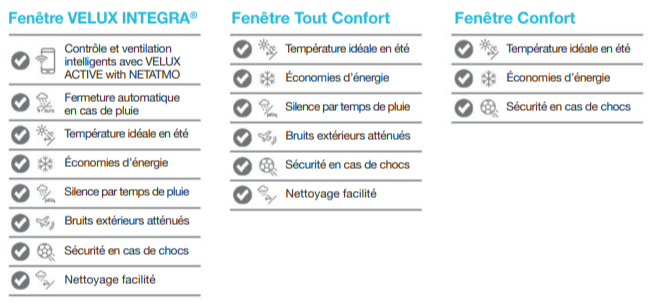

3 – Choisir le niveau de confort & de performance |

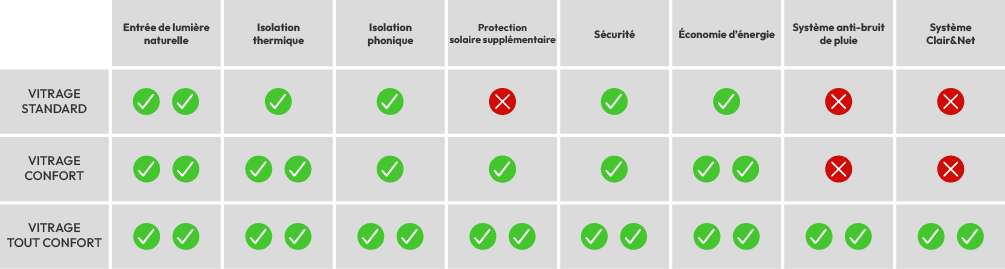

3 choix de vitrage pour différents niveaux de confort.
Fenêtre standard 3054 /2054 /0054
Le vitrage Velux STANDARD, pour une isolation basique. Isolation thermique : la gamme STANDARD intègre, de série, un vitrage thermique d’hiver qui apporte un gain de 28 % d’économies d’énergie supplémentaires par rapport à un double vitrage non thermique.

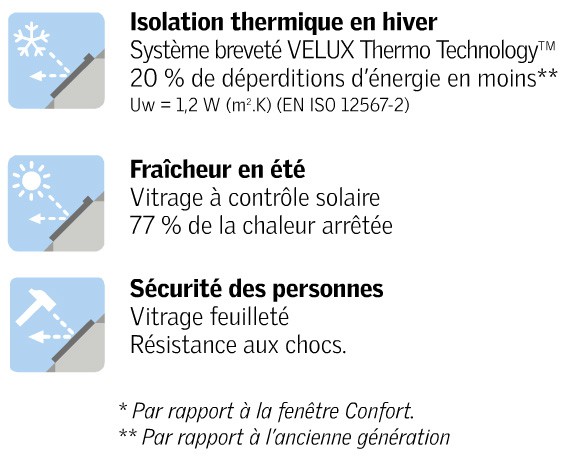

Fenêtre confort 2076/0076
Isolation thermique été/hiver. Fraicheur en été avec vitrage à contrôle solaire : 77% de la chaleur arrêtés et sécurité des personnes.
Vitrage feuilleté. Vitrage CONFORT été/hiver Uw= 1.2 (m2K) vitrage sécurité.
Uw= 1.3 (m2K)

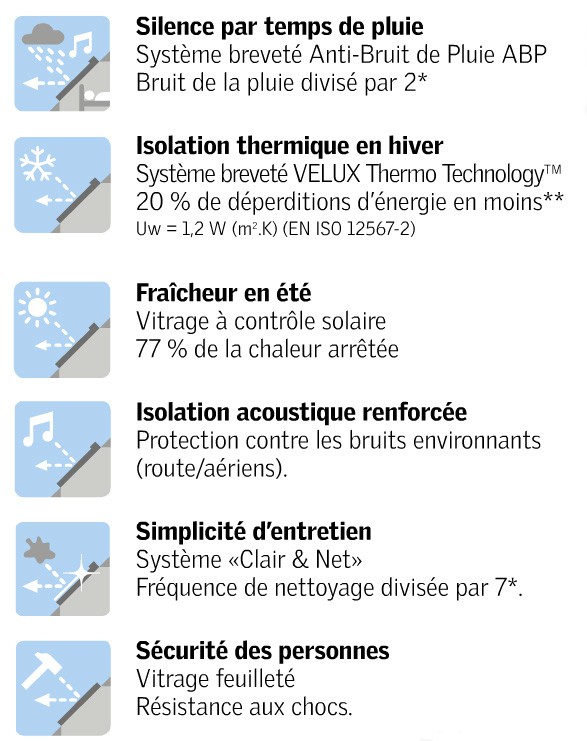

Fenêtre tout CONFORT 2057/0057
Isolation thermique en hiver : Uw ≤ 1,2 W/(m²K) *.
Protection contre la chaleur : Sw = 0,19 à 0,23 * (77 à 81% de chaleur arrêtée en été)
Isolation phonique : Adaptée aux environnements bruyants (gares, rues animées)
Classement de façade 30dB – Classement ACOTHERM AC1
4 – Choisir la finition intérieure |
3 finitions possibles

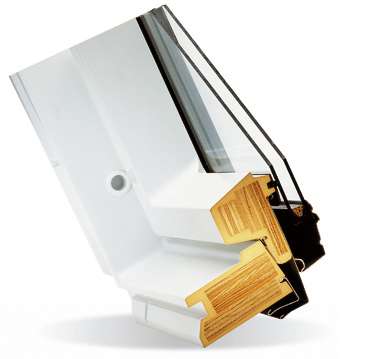

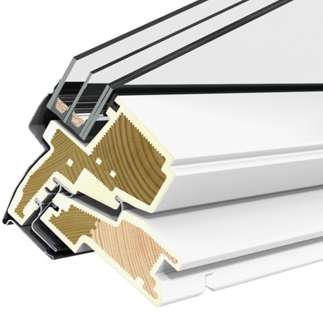

EverFinish
Fenêtre en bois enrobé d’une coque en polyuréthane.
Finition Ever finish : c’est un cadre en bois recouvert d’une plaque de polyuréthane, Cette finition est préconisée car résistante au milieu humide, et peut donc être installée partout.
La coque de polyuréthane blanche parfaitement lisse sans angle, rend le nettoyage est simplifié.

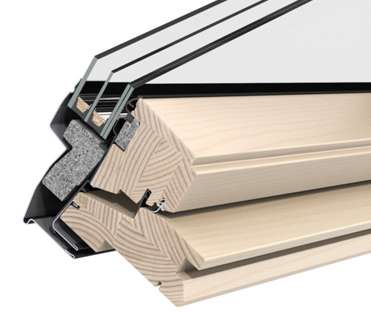

ClearFinish
Fenêtre en bois vernis
Finition Clear Finish : finition esthétique avec un bois verni pin.
Fenêtre en bois verni, pin Sylvestre du Nord.
5 étapes de traitement sans solvant.

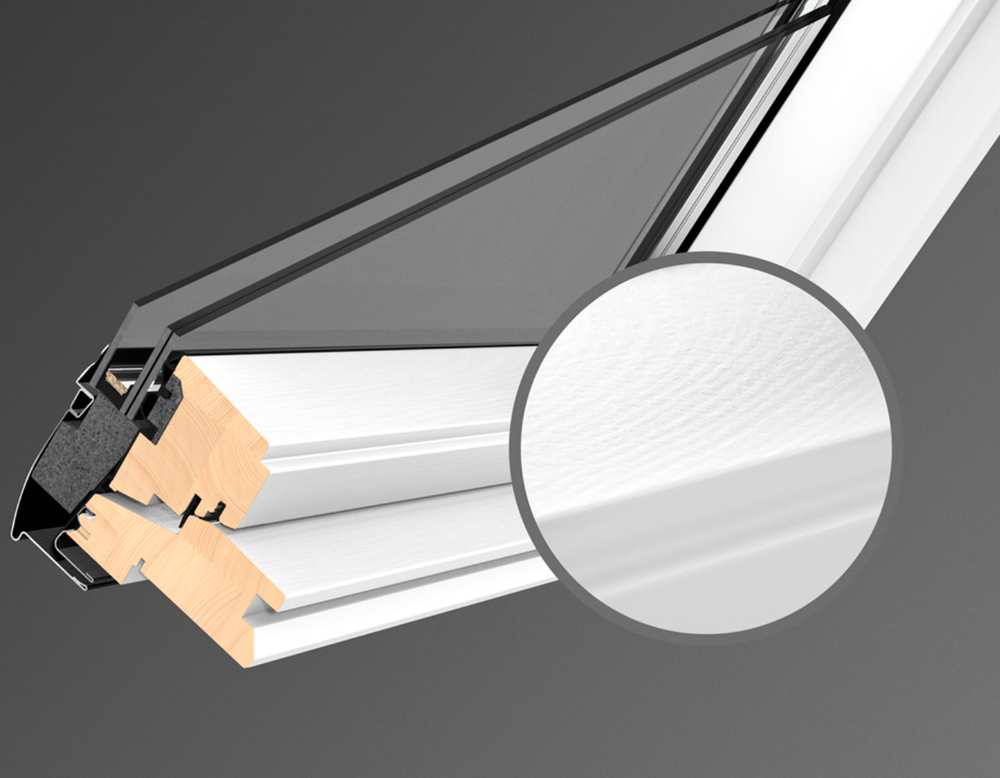

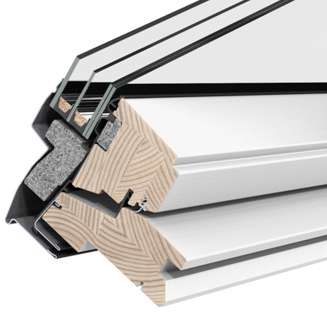

WhiteFinish
Fenêtre en bois peinte en blanc.
Finition White Finish : identique au Clear Finish, mais avec des finitions de couleur blanche.
Les reliefs du bois restent visibles. S’intègre parfaitement dans toutes les pièces. Résistance aux UV : tenue de la couleur dans le temps, formule unique de peinture à base aqueuse.
5 – Assurer une étanchéité et une isolation maximale |
Une fenêtre bien encastrée = une fenêtre bien isolée.

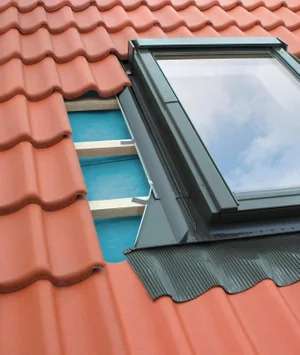

Le raccord extérieur assure le lien entre le matériau de couverture du toit et la fenêtre. Il est le garant d’une étanchéité totale et doit être installé en même temps que la fenêtre.

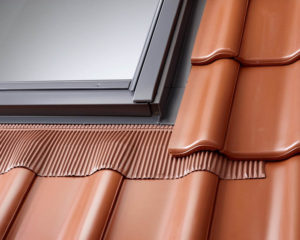

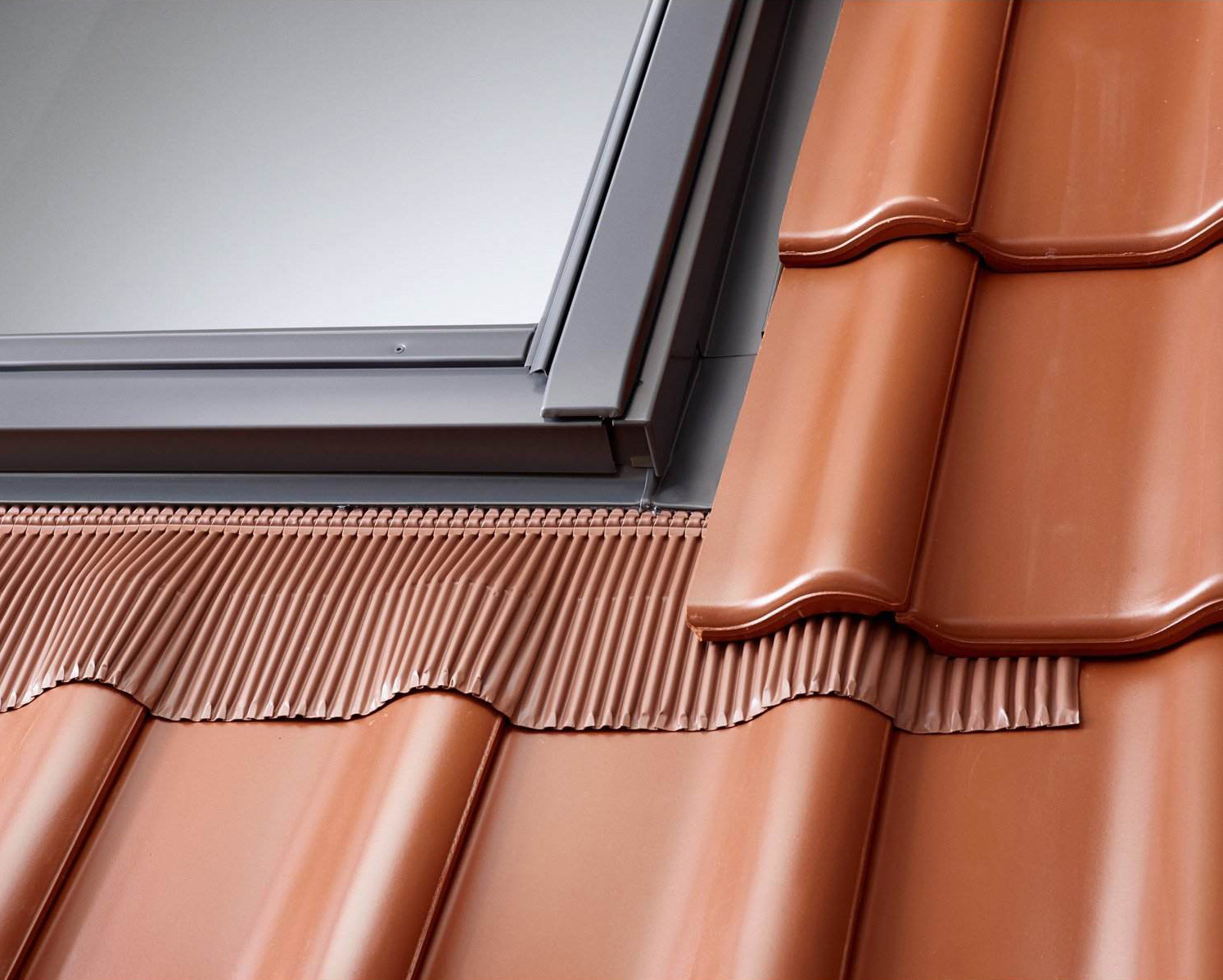

La pose encastrée améliore les performances d’isolation de la fenêtre de toit de 8% (selon calculs réalisés sur fenêtre Confort/Tout Confort). Associé à un bloc isolat BDX, les performances énergétiques sont améliorées de 15 % (selon calculs réalisés sur fenêtre Confort/Tout Confort de taille maximale MK– en pose encastrée. La pose encastrée permet également une intégration encore plus esthétique de la fenêtre dans le toit. Avec cette solution les fenêtre s’alignent parfaitement avec le plan de la couverture. L’Effet obtenu est plus harmonieux, les performances plus optimales.
Pour le remplacer une fenêtre de toit fabriquée avant 2001, sans en modifier l’encadrement intérieur, il existe des raccords spécifiques :
- Raccord RW pour tuile
- Raccord EL pour ardoises et tuiles plates, disponible avec isolant intégré : EL6000.
Ce raccord de remplacement offre une installation simple et rapide : Il permet de positionner directement la nouvelle fenêtre au bon niveau dans le toit pour garantir une étanchéité parfaite, sans aucune modification de l’encadrement intérieur. Les dimensions restant les mêmes, les nouvelles fenêtres viennent se loger exactement dans l’espace libre après avoir retiré les anciennes fenêtres

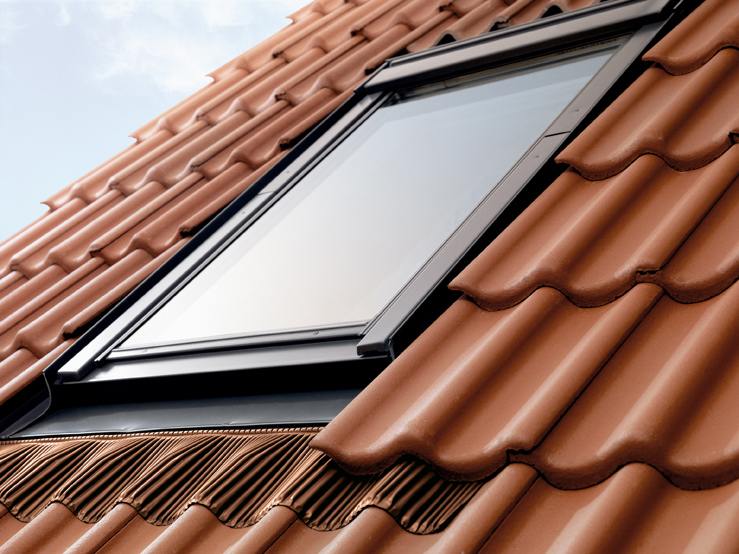

Raccord pour tuiles |

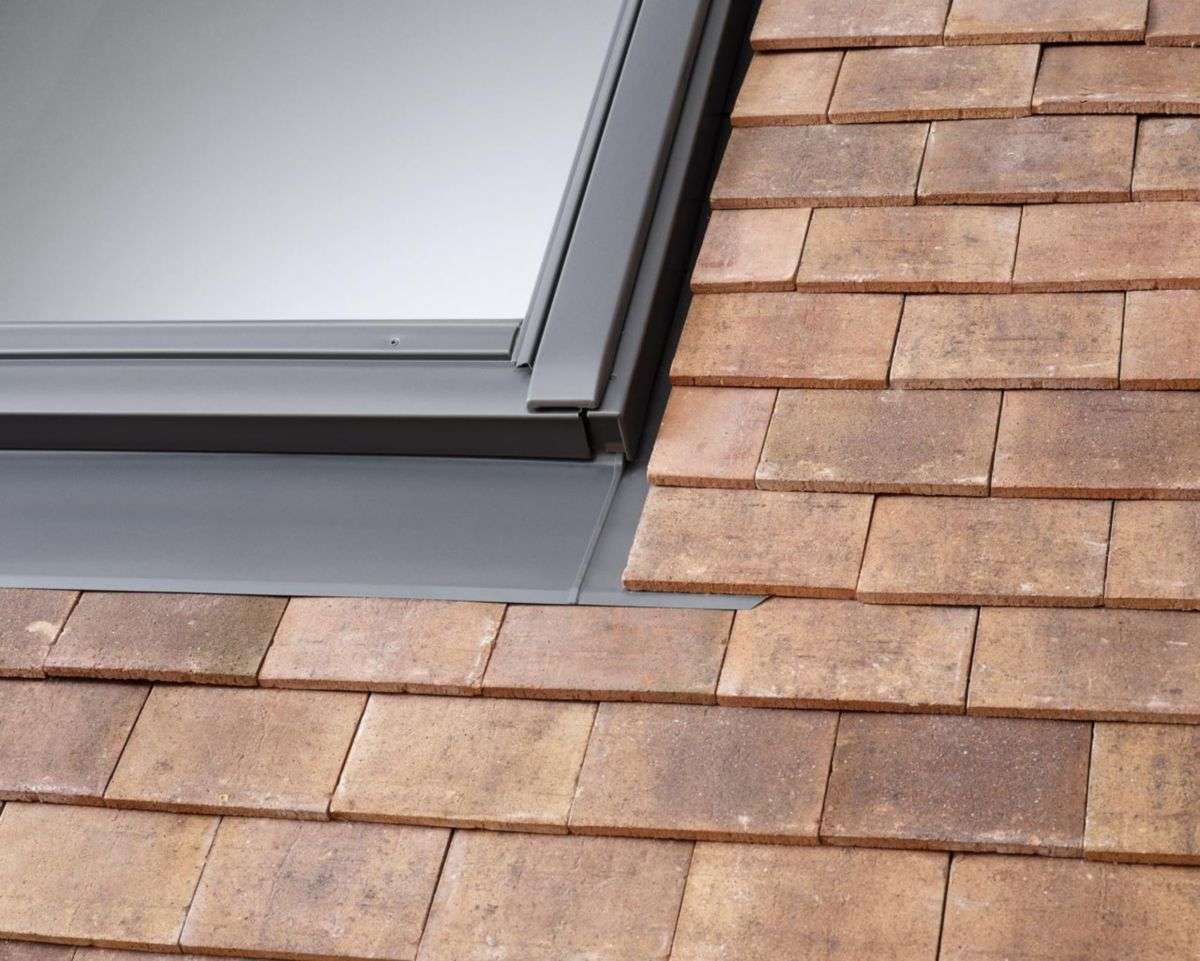

Raccord pour ardoises |
||
 |
 |
 |
 |

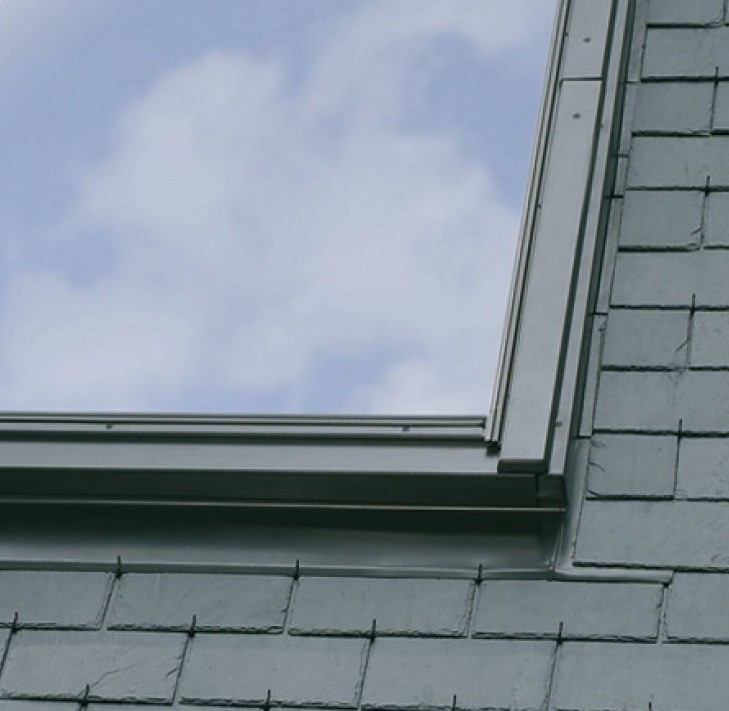

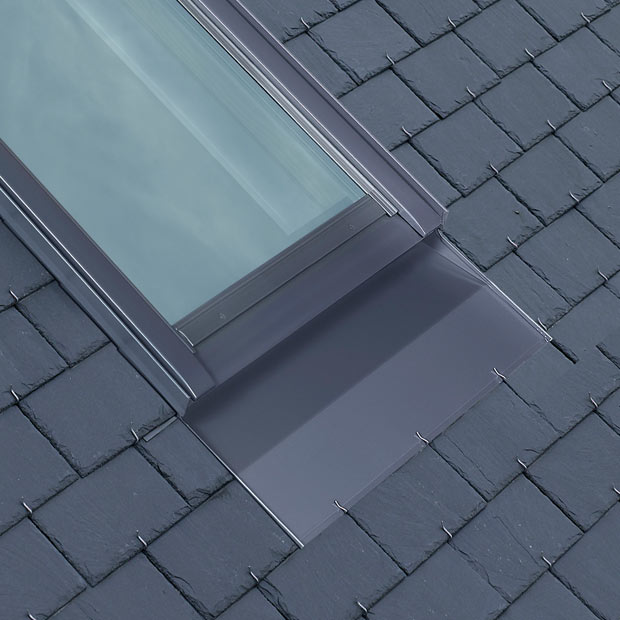

| Pose encastrée (EDJ) | Pose traditionnelle EDW | Pose encastrée (EDN) | Pose traditionnelle (EDL) |
| Pente de 20° à 90° | Pente de 15° à 90° | Pente de 20° à 90° | |
| 2 coloris anthracite ou brun rouge ou rouge | 3 coloris, brun rouge – gris anthracite – ocre jaune | ||
6 – Choisir ses équipements |
Documentation Velux : Bien choisir ses équipements
Les stores intérieurs d’occultation
|

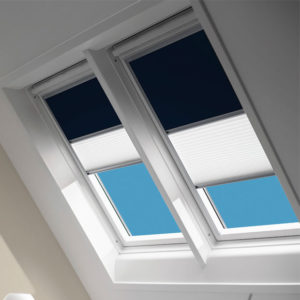

| Store manuel DKL | Store télécommandé à énergie solaire DSL | Store Duo DFD |
 |
 |
 |
| Niveau d’occultation > 99 %. Coloris marine (1100) et beige (1085) | Occultation optimale. Pilotage avec clavier mural (fourni) ou à distance avec l’application Velux Active with Netatmo (en option). Installation sans fil. Coloris marine (1100) et beige (1085) | Store d’occultation avec store complémentaire blanc plissé pour tamiser la lumière. Coloris marine (1100) ou beige (1085) |
Documentation Velus : Comment bien choisir son volet roulant
Tamiser la lumière – Se protéger de la chaleur |

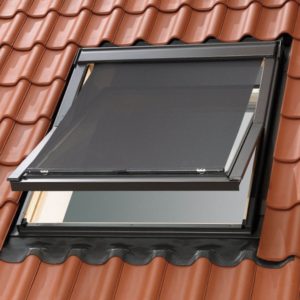

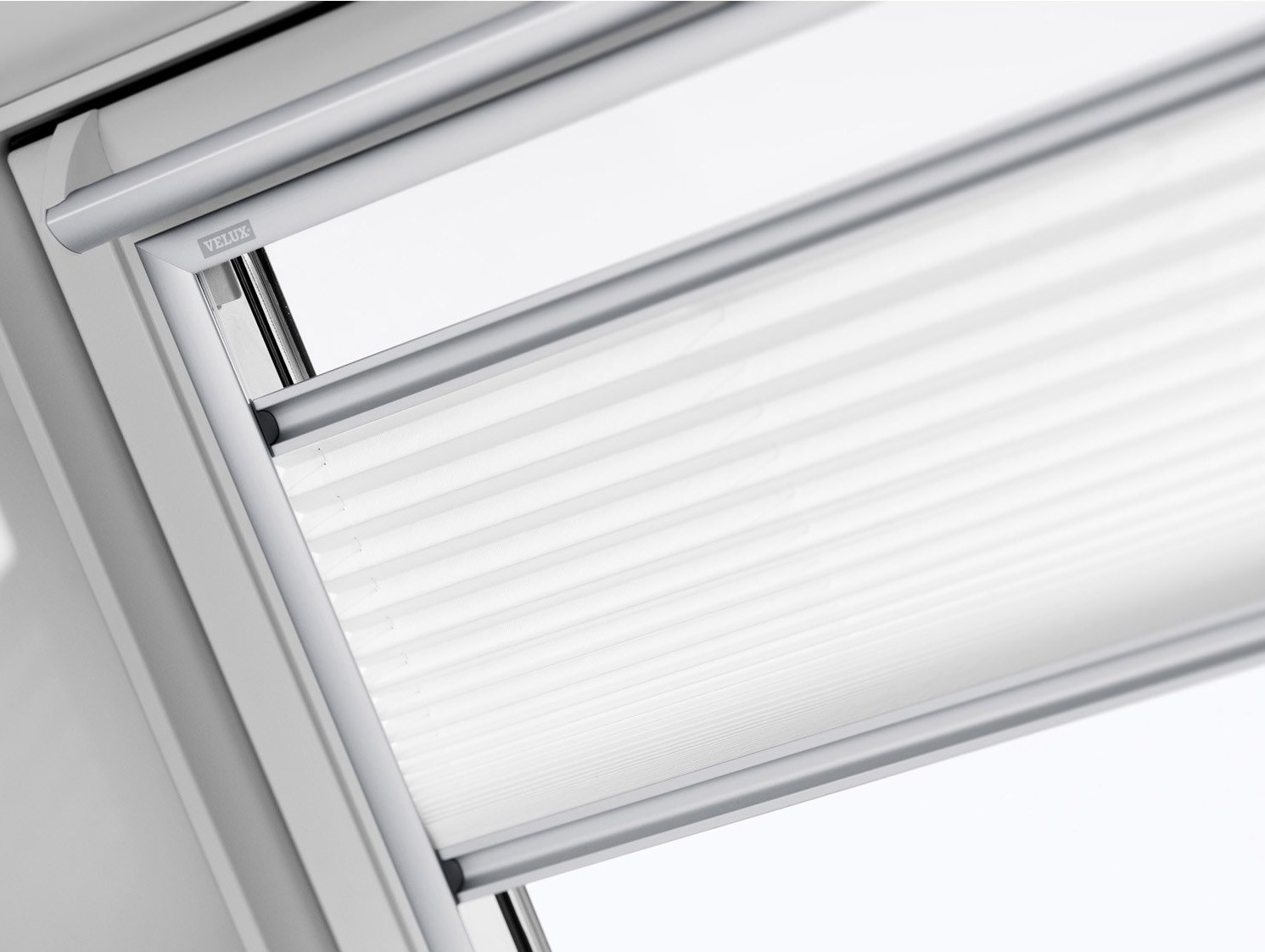

| Store plissé FHL | Store vénitien PAL | Store extérieur anti-chaleur |
 |
 |
 |
| Store intérieur avec double barre de manoeuvre (haute et basse) pour faire varier la position du store en fonction des rayons du soleil. Toile résistante translucide. Coloris blanc | Store intérieur. Orientation des lamelles par un curseur latéral. Lamelles en aluminium d’une largeur de 35 mm. Coloris Blanc. Existe aussi en version électrique télécommandée. | Store extérieur.86 % de la chaleur arrêtée. Toile résille résistante (100 % synthétique) qui laisse entrer la lumière. Idéal en complément d’un store intérieur. Existe aussi en version télécommandée à énergie solaire (MSL)ou électrique (MML) |
Volet roulant : protection totale |
Pilotage avec un clavier mural fourni ou à distance avec l’application Velux Active with Netatmo (en option). Existe aussi en version motorisée à énergie solaire ou électrique.

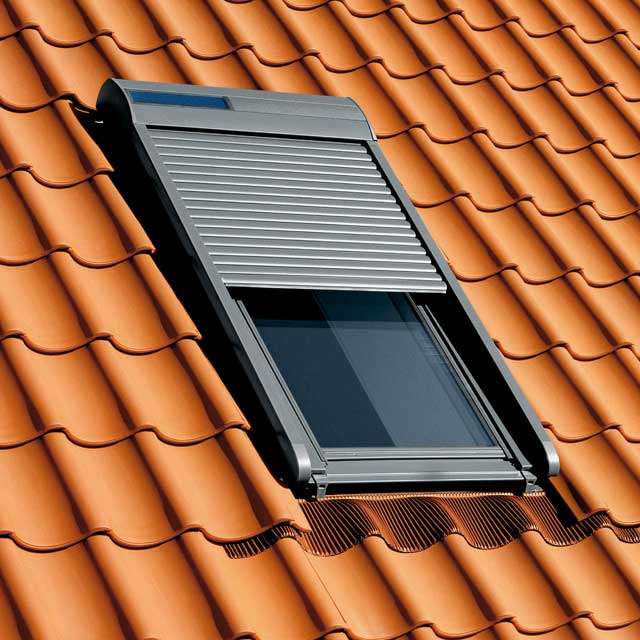

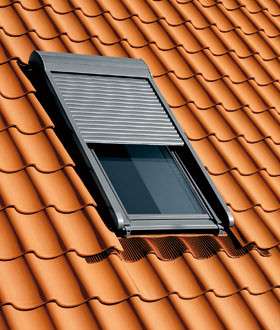

| Volet roulant énergie solaire SSL | Volet roulant électrique SML | Store extérieur anti-chaleur |
 |
 |
|
| Installation rapide et sans passage de câble. Idéal pour équiper une fenêtre déjà installée. Fourni avec une télécommande à fréquence radio. | Idéal en cas d’installation d’une fenêtre neuve. A coupler avec un boîtier d’alimentation KUX 110 ou connexion directe sur les fenêtres motorisées Velux Intégra. | Store extérieur.86 % de la chaleur arrêtée. Toile résille résistante (100 % synthétique) qui laisse entrer la lumière. Idéal en complément d’un store intérieur. Existe aussi en version télécommandée à énergie solaire (MSL)ou électrique (MML) |

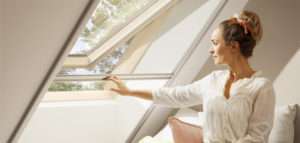

Moustiquaire |
Habillage intérieur LSD |
 |
 |
| L’habillage intérieur offre une finition irréprochable entre fenêtre de toit et la paroi. |
Les accessoires |
Motorisation de fenêtre manuelle

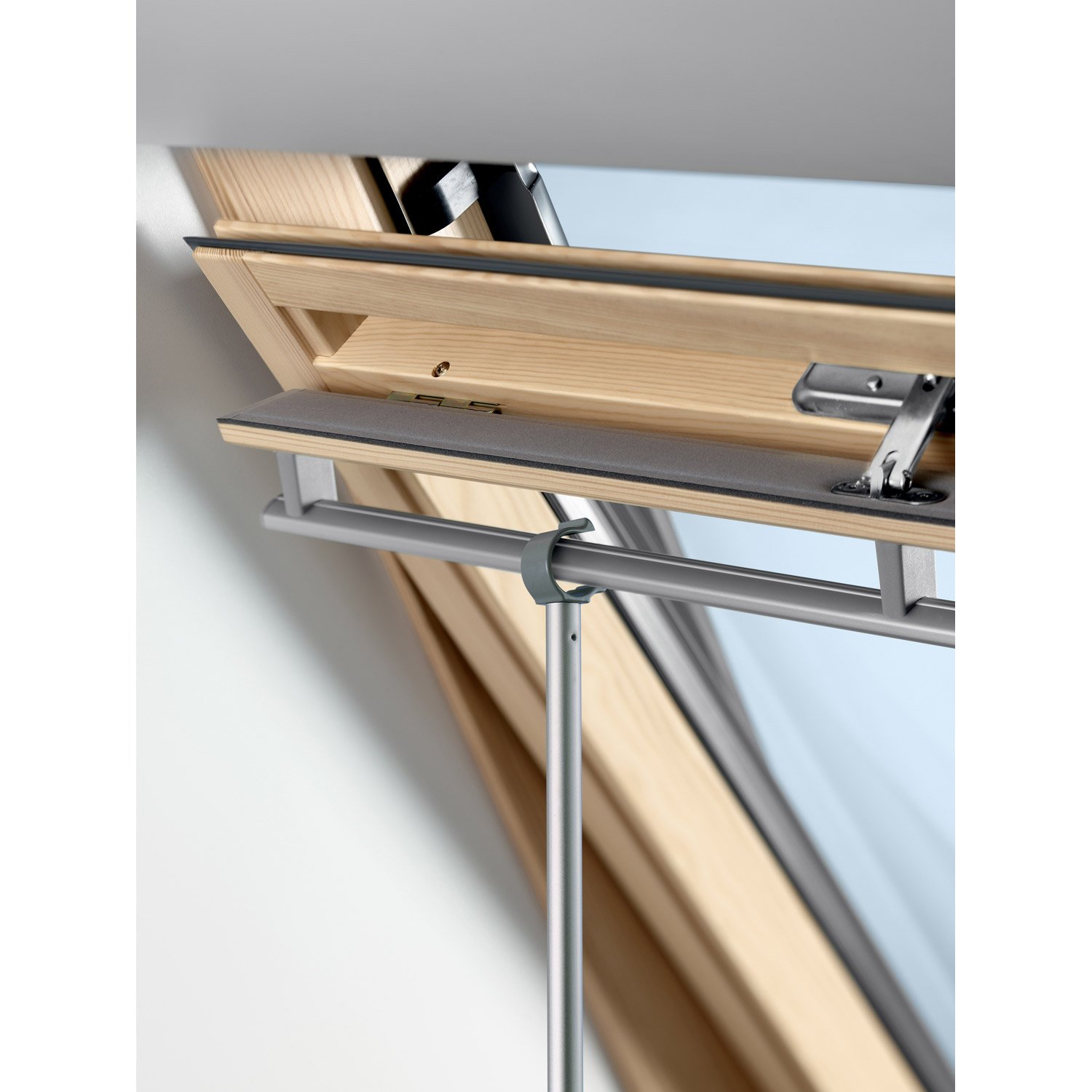

| Motorisation KMG 100K | Boîtier d’alimentation | Cannes |
 |
 |
 |

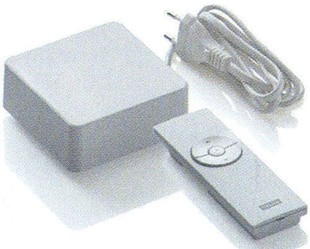

| Version électronique. Moteur uniquement Velux intégral. Pour motoriser une fenêtre. A coupler avec une commande KUX110. Comprend un moteur et un détecteur de pluie | Ref KUX 110. Transformateur 24 V qui permet d’alimenter des produits motorisés Velux sur fenêtre manuelle. | Pour fenêtre et store. |
| Ref27057506 | L. 80 cm – Ref20418830 : 18 € | |
| 282 € | 74 € | Modèle télescopique de 100 à 180 cm – Ref 20418823 : 23 € |

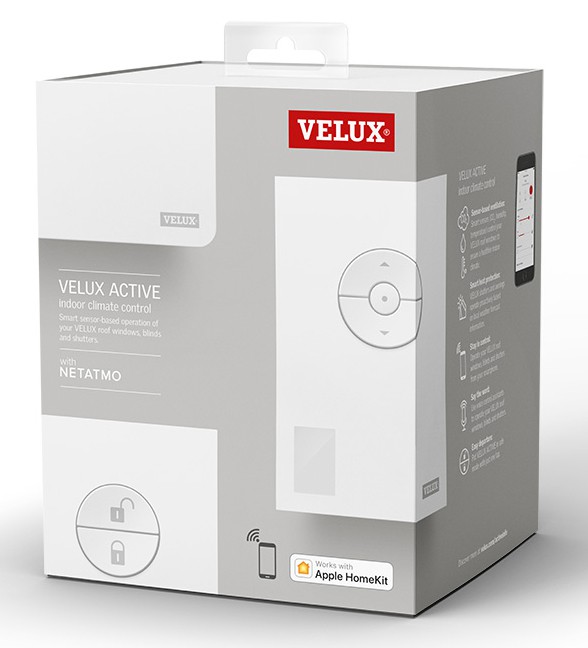

Velux Active with Netatmo
Régulation du climat intérieur. Des capteurs intelligents surveillent en continu la température, l’humidité et le niveau de CO2 dans votre maison et ouvrent ou ferment vos fenêtres de toit VELUX INTEGRA, vos volets roulants et/ou stores intérieurs.

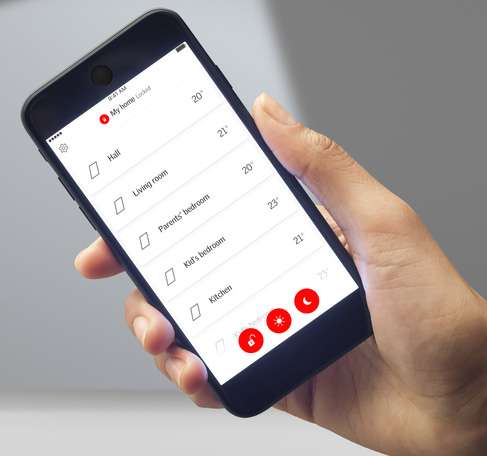

L’application VELUX ACTIVE with NETATMO vous permet de contrôler vos fenêtres de toit, stores et volets roulants VELUX INTEGRA® où que vous soyez grâce à votre smartphone.
